Interrupteur d'isolement PV CC

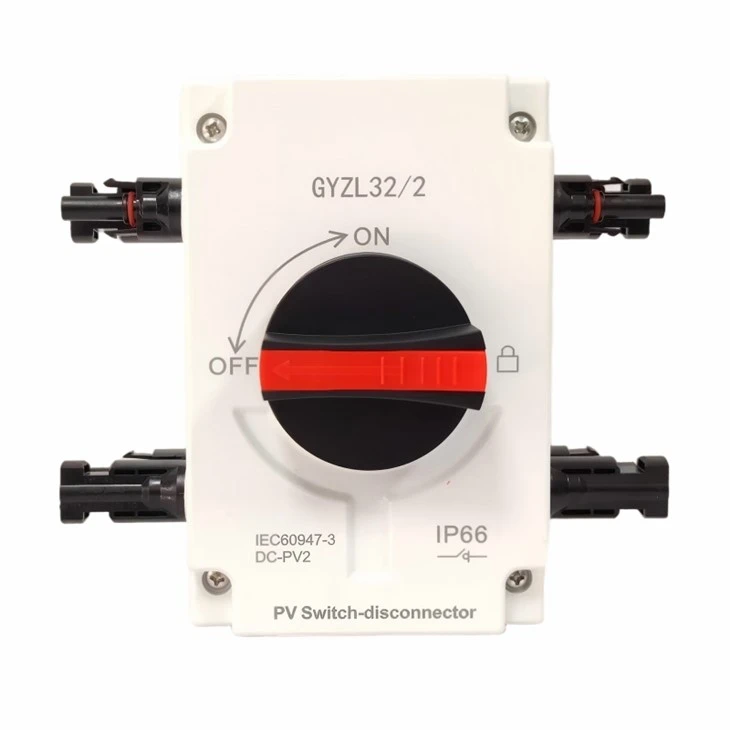

L'interrupteur d'isolement PV DC est spécialement conçu pour les systèmes solaires photovoltaïques, avec un courant nominal de 32 A et convient aux systèmes DC 1 000 V/1 200 V. Adoptant une structure à 2 pôles, il offre une déconnexion sûre, une isolation physique évidente et une protection fiable pendant la maintenance du circuit.

Le commutateur est doté d'un boîtier IP66 étanche à l'eau et à la poussière, garantissant des performances stables dans les environnements extérieurs tels que les centrales solaires installées sur les toits et au sol. Il est équipé d'une poignée de commande verrouillable pour éviter les erreurs de fonctionnement et améliorer la sécurité lors de l'installation et de la maintenance. La conception interne de suppression d'arc supprime efficacement les arcs CC pendant la commutation, prolongeant ainsi la durée de vie électrique et améliorant la fiabilité opérationnelle.

Équipé de connecteurs MC4 standard, cet isolateur PV permet un câblage rapide sans outil et est compatible avec la plupart des panneaux solaires et onduleurs. Il est conforme aux normes CEI 60947‑3 et aux commutateurs PV DC, offrant une longue durée de vie mécanique et des performances de contact stables.

Adapté aux systèmes photovoltaïques résidentiels, commerciaux et industriels, le sectionneur CC GYZL32/2 offre une isolation sûre des circuits pendant la maintenance, le dépannage et l'arrêt d'urgence, ce qui en fait un composant essentiel, fiable et sûr pour le fonctionnement des systèmes d'énergie solaire.

Point fort

• Protection IP66, durable à l'extérieur
• Poignée verrouillable, fonctionnement sûr
• Extinction d'arc CC, rupture stable
• Connecteur MC4, installation facile

Environnement d'utilisation :

Le commutateur d'isolement PV CC convient à divers scénarios de distribution d'énergie CC photovoltaïque intérieure et extérieure et peut fonctionner de manière stable à des altitudes allant jusqu'à 2 000 mètres. Il présente une plage de températures de fonctionnement de -40 degrés à +85 degrés, s'adaptant aux conditions extérieures avec des températures élevées ou basses et de grandes différences de température entre le jour et la nuit.

Il est idéal pour les installations exemptes de fortes vibrations, de gaz corrosifs et de fluides inflammables ou explosifs. Largement utilisé dans les systèmes photovoltaïques sur les toits, les centrales électriques-montées au sol, les boîtiers de combinaison photovoltaïque et les circuits CC de l'onduleur, il répond aux exigences d'isolation de sécurité et de maintenance des systèmes photovoltaïques résidentiels, commerciaux et industriels.

• Dans un système photovoltaïque CC, un interrupteur d'isolement PV CC crée un point de déconnexion électrique clair et visible, offrant une protection de sécurité fiable pour la maintenance de l'équipement et la révision de la ligne, empêchant efficacement les chocs électriques et les risques de commutation accidentelle.
• Sa conception dédiée à l'extinction des arcs CC-supprime rapidement les arcs, résolvant ainsi le problème de coupure difficile dans les circuits CC et protégeant les appareils principaux tels que les panneaux solaires et les onduleurs.
• Le boîtier à haute-protection s'adapte aux environnements extérieurs complexes, résistant aux températures élevées et basses, à l'eau et à la poussière, garantissant ainsi un fonctionnement stable du système à long-terme.
• De plus, la poignée verrouillable répond aux normes de sécurité pour empêcher toute mauvaise utilisation par des non-professionnels, ce qui en fait un composant essentiel pour que les centrales photovoltaïques fonctionnent en toute sécurité, prolongent la durée de vie des équipements et améliorent la sécurité globale du système.

1. Débranchez l'alimentation électrique du système PV avant l'installation, confirmez l'absence de tension dans le circuit et installez l'interrupteur dans un endroit sec, exempt de fortes vibrations et de gaz corrosifs.

2. Fixez la base de l'interrupteur sur le mur ou le support avec les vis fournies. Assurez une installation stable et gardez un angle de drainage approprié pour la structure IP66 afin d'éviter l'accumulation d'eau.

3. Distinguer strictement les pôles positifs et négatifs. Connectez le côté panneau PV à la borne d'entrée et le côté onduleur à la borne de sortie avec des connecteurs MC4. La connexion inversée est interdite.

4. Vérifiez que tous les connecteurs sont entièrement branchés et serrés. Fermez le boîtier de l'interrupteur après avoir confirmé le câblage correct pour maintenir une bonne étanchéité.

5. Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à la position ON pour la connexion du circuit et dans le sens inverse des aiguilles d'une montre jusqu'à la position OFF pour une isolation sûre.

6. Réglez la poignée sur OFF pendant la maintenance de l'équipement et verrouillez-la à travers le trou de verrouillage pour éviter toute fermeture accidentelle.

7. Les mises sous et hors tension fréquentes avec charge sont interdites pour éviter les dommages de contact causés par l'arc CC. Vérifiez toujours l'absence de tension avant l'entretien.
