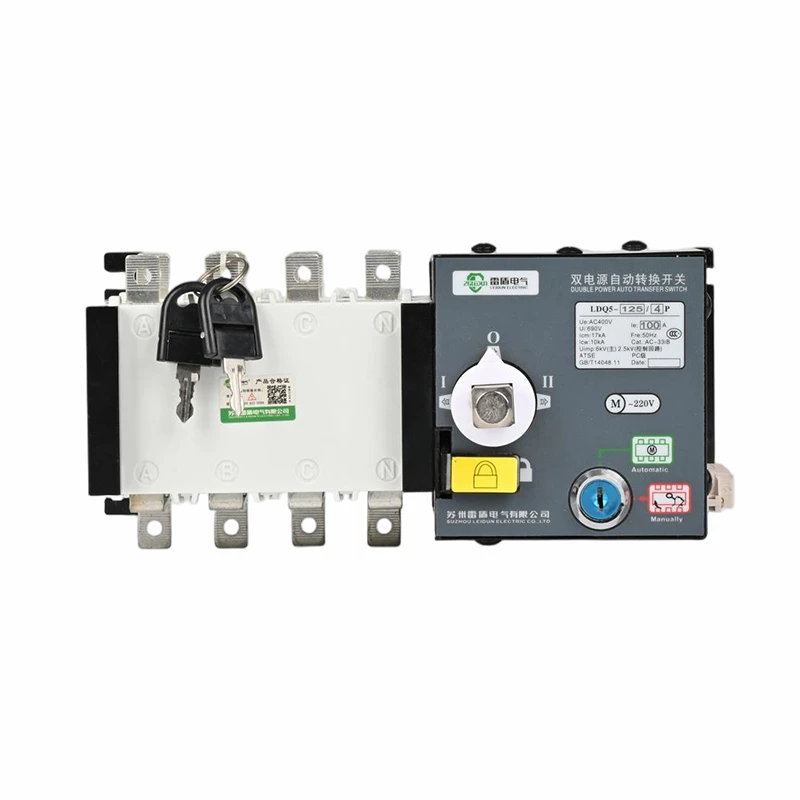

Commutateur de transfert automatique isolé

Le commutateur de transfert automatique à double alimentation de type isolation intègre une logique de commutation et de contrôle pour transférer les charges entre l'alimentation commune et l'alimentation de secours. Il combine la détection de tension, la détection de fréquence, le verrouillage électrique et mécanique, le fonctionnement automatique, la commande électrique à distance et la commande manuelle d'urgence dans un seul appareil.

En tant que commutateur de transfert automatique isolé, il convient aux systèmes AC 50 Hz avec une tension nominale de 400 V AC et une tension de fonctionnement de 220 V dans les réseaux de distribution ou de générateur. Il peut être utilisé pour le transfert d'utilitaire-à-utilitaire, le transfert d'utilitaire-à-générateur et l'isolation de circuits ou de lignes qui sont rarement connectés et déconnectés.

• Conception ATS intégrée : combine la commutation de charge, la logique de contrôle, la détection de tension et le verrouillage mécanique sans contrôleur supplémentaire.
• Structure du commutateur d'isolement : assure un transfert sûr et fiable avec des composants de commutation indépendants et un support de verrouillage mécanique.
• Performances de classe PC : conçu comme une solution de transfert automatique de type commutateur de charge pour les systèmes d'alimentation normaux et de secours.
• Plusieurs modes de fonctionnement : prend en charge le contrôle automatique, la télécommande électrique, le fonctionnement manuel d'urgence et le fonctionnement en position déconnectée-.
• Large couverture de courant : les options de courant du produit couvrent 20 A à 3 200 A, avec des tailles de châssis de 100 A à 3 200 A.
• Sélection flexible des pôles : disponible en configurations 3P et 4P pour différentes exigences de distribution.
• Comportement de transfert fiable : la structure du commutateur d'isolation de charge à moteur- permet un transfert fluide, stable et à faible-impact.

Ce commutateur de transfert automatique est conçu pour les systèmes de distribution critiques où la perte d'alimentation électrique doit être évitée ou réduite.

• Hôpitaux, banques et-immeubles de grande hauteur
• Systèmes de distribution industriels et commerciaux
• Utilitaire-pour-systèmes d'alimentation de secours des générateurs
• Armoires de distribution d'énergie principale et de secours
• Systèmes d'automatisation nécessitant un transfert de puissance fiable
• Circuits nécessitant une isolation lors de commutations ou de maintenances peu fréquentes

• La poignée de commande est utilisée pour le fonctionnement manuel et ne doit être utilisée qu'une fois la serrure électrique fermée.
• Le verrouillage à clé électrique contrôle l'alimentation du circuit interne et détermine si un fonctionnement automatique, à distance ou manuel est disponible.
• Le mécanisme de cadenas mécanique est utilisé pour la maintenance ; lorsque l'interrupteur est en position 0, cela permet d'éviter un fonctionnement accidentel.
• L'indicateur indique trois positions de commutation : I, 0 et II.
• Les modes de câblage incluent un câblage économique inférieur à 100 A, un signal passif plus une connexion de borne active, des modes entièrement automatiques, une sortie de signal de générateur, une commande manuelle à distance et un câblage de contrôleur.

Lors de la sélection d'un modèle, confirmez le courant nominal, la taille du cadre, le numéro de pôle, la tension de commande, le type de source, le mode de câblage, les exigences en matière de signal du générateur, les dimensions d'installation et si une télécommande ou un fonctionnement entièrement automatique est requis. Pour les systèmes de distribution à courant élevé-, vérifiez les autorisations d'installation et les exigences de connexion des terminaux avant de commander.
