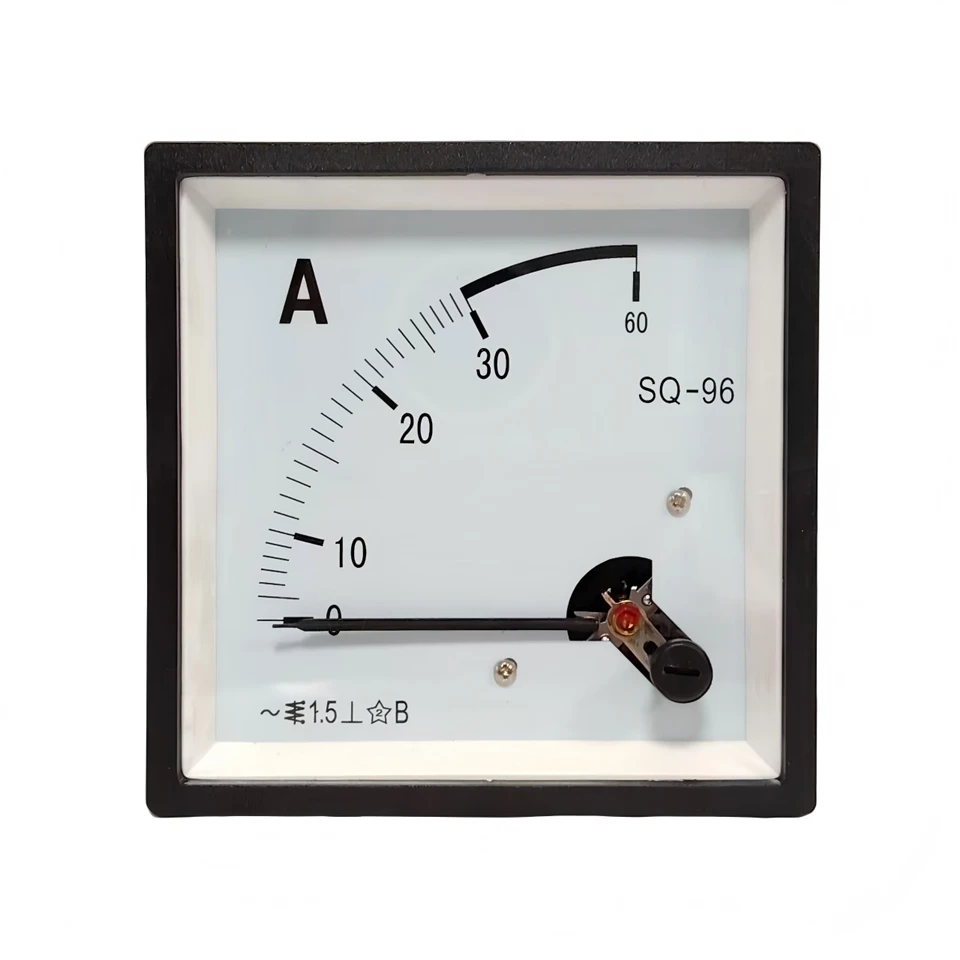

Compteur de courant analogique

Cet ampèremètre CA analogique série SQ est un compteur en fer mobile-monté sur panneau- fiable, conçu pour la surveillance du courant continu dans les panneaux de distribution industriels, les appareillages de commutation et les armoires de commande.
Il fournit des lectures claires et intuitives du courant alternatif. Avec une précision de classe 1,5, il fournit des mesures stables et précises pour la surveillance de routine de la puissance.
Construit avec un boîtier noir durable, cet ampèremètre est facile à installer dans les découpes de panneaux standard. Fonctionnant de manière fiable entre -20 degrés et +50 degrés, il est idéal pour les environnements intérieurs non corrosifs des usines, des bâtiments et des systèmes électriques commerciaux.

• Précision de classe 1,5
• Affichage analogique clair
• Conception en fer mobile durable-
• Large température de fonctionnement

Ce courantomètre analogique série SQ fonctionne de manière fiable dans les environnements industriels et commerciaux, notamment les panneaux de commande, les tableaux de distribution et les armoires de surveillance de l'alimentation.

Conçu pour une température de -20 degrés à +50 degrés et jusqu'à 85 % d'humidité sans-condensation, il offre des performances stables dans les environnements intérieurs et extérieurs ventilés. Grâce à sa construction résistante aux vibrations, il convient aux usines de fabrication, aux systèmes électriques des bâtiments et aux installations d'énergie renouvelable, offrant des lectures visuelles claires pour les circuits CA 50/60 Hz avec transformateurs de courant standard.

Lorsque vous choisissez un ampèremètre analogique pour votre système électrique, l'ampèremètre analogique de la série SQ s'impose comme un choix fiable et rentable-pour les applications industrielles et commerciales.

Contrairement aux compteurs numériques qui dépendent de l'alimentation et des affichages sujets aux pannes, cette unité analogique fournit des lectures visuelles instantanées et continues du courant, permettant aux opérateurs de repérer les surcharges et les fluctuations d'un seul coup d'œil-aucune configuration ou étalonnage complexe n'est requis.

Avec une classe de précision éprouvée de 1,5, une compatibilité avec les circuits CA et les transformateurs de courant standard 50/60 Hz, ainsi qu'une construction robuste et résistante aux vibrations-, il offre des performances stables dans les panneaux de commande, les tableaux de distribution et les environnements de fabrication. Simple à installer, nécessitant peu d'entretien{{5}et insensible aux interférences électromagnétiques mineures, il garantit une fiabilité à long terme-pour vos besoins de surveillance de l'alimentation.

1.Installation

• Pré-vérification: Confirmez que le rapport CT du compteur et les spécifications correspondent à votre circuit ; débranchez l’alimentation avant l’installation.
• Montage: Insérez le compteur dans une découpe de panneau standard (par exemple : 72 × 72 mm), fixez-le et installez-le verticalement à l'écart des champs magnétiques ou des sources de chaleur.
• Câblage: Connectez le compteur au côté secondaire du transformateur de courant correspondant, en suivant la polarité correcte.

2. Fonctionnement et entretien

• Pré-vérification de l'alimentation: Vérifiez que l'alimentation du circuit est déconnectée avant les vérifications finales ; vérifiez que la polarité du câblage du compteur et le rapport CT correspondent aux spécifications du circuit.
• Vérification initiale du zéro: Sans charge appliquée, assurez-vous que le pointeur repose exactement sur le repère zéro. Ajustez doucement la vis de calibrage avant si elle est mal alignée.
• Mise sous tension-et surveillance-en temps réel: Rétablir l'alimentation du circuit ; le pointeur affichera immédiatement la valeur actuelle. Aucune configuration ni-temps de préchauffage n'est requis.
• Lecture de l'échelle: Lisez la position du pointeur directement sur le cadran, en utilisant l'échelle correspondant à votre rapport CT (par exemple, 600/5A) pour des valeurs de courant primaire précises.
• Surveillance des surcharges: Surveillez le mouvement soutenu du pointeur près de la limite supérieure de l'échelle, ce qui indique une condition de surcharge nécessitant une inspection immédiate.
• Vérification de réponse anormale: Si le pointeur colle, tremble ou ne bouge pas, éteignez immédiatement le circuit pour inspecter le câblage et les connexions.
• Pratiques d'exploitation sûres: N'ouvrez jamais le boîtier du compteur lorsqu'il est sous tension ; évitez les chocs physiques ou les impacts sur l'unité montée sur panneau-pendant le fonctionnement.
