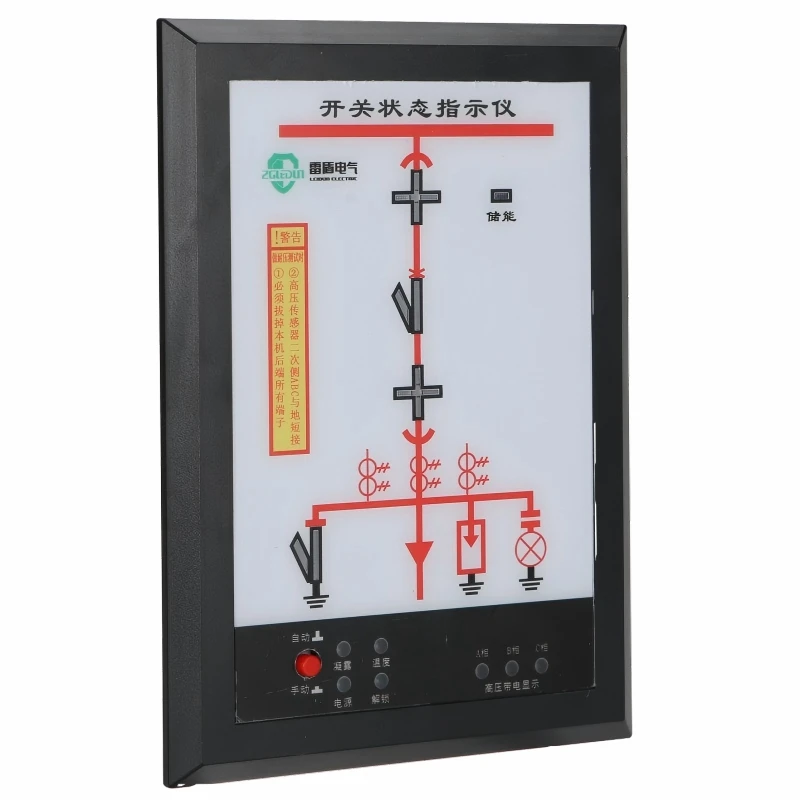

Indicateur d'état du commutateur

Cette unité d'affichage de l'état de l'appareillage de commutation est conçue pour les armoires électriques intérieures 3-35 kV où les opérateurs ont besoin d'une vue visuelle claire de la position du disjoncteur, de l'état du sectionneur de terre, de l'état du stockage d'énergie, de la présence de tension sous tension et des signaux de l'environnement de l'armoire. Il convient aux armoires centrales, aux armoires sur chariot à bras, aux armoires fixes, aux unités principales en anneau et à d'autres panneaux d'appareillage de commutation qui nécessitent une surveillance compacte sur le panneau avant.

L'appareil intègre une indication de l'état du commutateur avec un contrôle de la température et de l'humidité de l'armoire. Il peut prendre en charge la détection de température et d'humidité à deux canaux, le contrôle du chauffage, le contrôle de la condensation et la communication RS485 en option avec le protocole MODBUS, ce qui le rend pratique pour les salles de distribution d'énergie modernes et l'automatisation des panneaux.

• Indication claire du schéma synoptique pour la fermeture, l'ouverture, la position de test, la position de travail, l'état du sectionneur de terre et l'état de l'énergie stockée.
• Affichage de la tension sous tension pour les circuits triphasés-haute tension-avec logique de sortie de verrouillage en option.
• Deux entrées de capteur de température et d’humidité pour la surveillance de l’environnement de l’armoire.
• Prend en charge le contrôle automatique ou manuel du chauffage pour réduire le risque de condensation à l'intérieur de l'armoire de distribution.
• Sorties d'alarme de défaut ou de déconnexion en option pour les circuits des capteurs de température et d'humidité.
• Interface de communication RS485 en option utilisant le protocole MODBUS standard.
• Installation de panneaux encastrés avec un aspect frontal compact pour portes d'armoires électriques.
• Conception à faible consommation d'énergie adaptée à la surveillance continue des appareillages de commutation.

Le produit convient aux panneaux d'appareillage qui nécessitent une visualisation de l'état du panneau avant-, un contrôle de l'environnement et une transmission de données à distance en option.

• Armoires de commutation centrales moyenne-tension
• Panneaux d'appareillage de chariot à bras débrochables
• Armoires de commutation fixes et unités principales en anneau
• Salles de distribution d'énergie et sous-stations
• Panneaux de commande industriels avec exigences anti-anti-condensation dans les armoires
• Systèmes électriques nécessitant une indication de l'état du disjoncteur, de la mise à la terre et de la-tension sous tension

• Utilisez une installation encastrée et réservez une découpe de panneau de 181 x 121 mm.
• Confirmez que l'alimentation de l'instrument correspond à AC/DC110-265V avant le câblage.
• Effectuez le câblage selon la définition des bornes et vérifiez chaque entrée de commutateur avant de mettre l'armoire sous tension.
• Pour tester le chauffage, assurez-vous que l'alimentation de l'instrument et le circuit du chauffage sont correctement connectés, puis utilisez le contrôle manuel ou automatique selon les exigences de l'armoire.
• Pour les tests de contrôle de la condensation, connectez correctement le capteur de température et d'humidité et vérifiez la puissance de chauffage correspondante dans des conditions de seuil.
• Pendant les tests d'affichage en direct à haute tension-, coupez l'alimentation arrière et retirez les bornes connectées avant les tests de tenue à haute tension-pour éviter d'endommager l'instrument ou les capteurs.

Pour les appareillages moyenne tension-, les opérateurs ont besoin de plus qu'un simple affichage lumineux. Cet appareil combine l'indication de position, l'affichage de la tension sous tension, le contrôle du chauffage, la surveillance de l'environnement de l'armoire et la communication en option dans un seul panneau compact. Il contribue à améliorer la visibilité de l'armoire, à réduire les risques liés à la condensation-et à simplifier la conception du panneau avant-de l'appareillage de commutation.

Lors de la commande, veuillez confirmer l'alimentation électrique requise, le style du schéma du panneau avant, la configuration du capteur de température et d'humidité, les exigences de sortie du chauffage, l'option de communication RS485, les exigences MODBUS et toute logique de terminal ou d'indicateur personnalisée.
