Disjoncteur CA

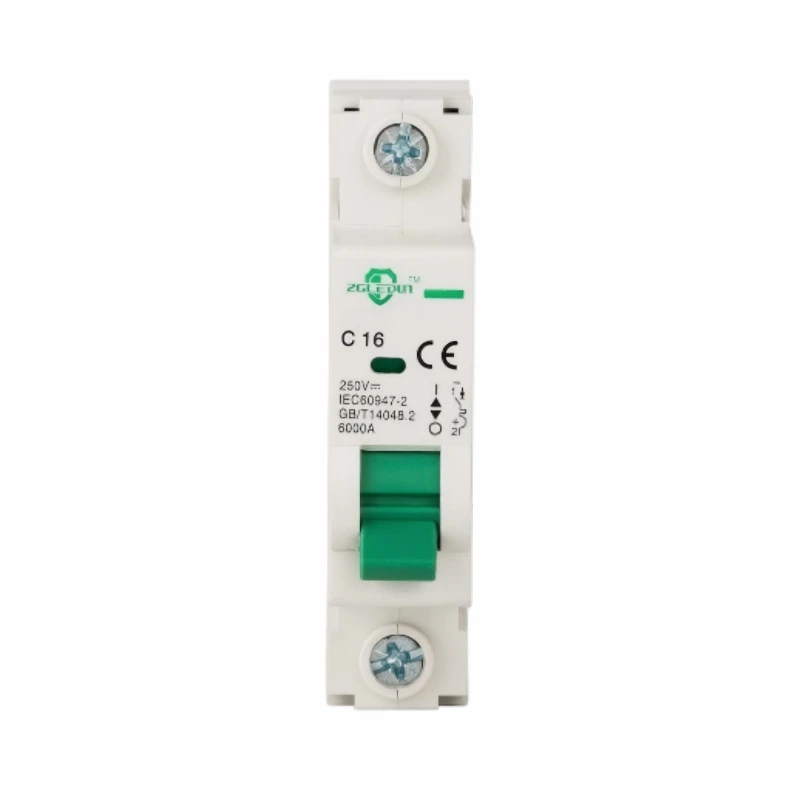

Le disjoncteur miniature LDB9-63 est conçu pour la protection contre les surcharges et les courts-circuits-dans les systèmes de distribution CA basse tension. Il convient aux panneaux électriques domestiques, commerciaux et industriels légers, y compris les circuits d'éclairage, les circuits de prises, les charges résistives, les petits moteurs et les circuits ayant des exigences de courant d'appel plus élevées.

Avec les options de courbe B, C et D, les configurations 1P à 4P et l'indication claire de la position de la poignée, le disjoncteur prend en charge une conception de protection de circuit flexible tout en facilitant l'exploitation et la maintenance quotidiennes.

• Configuration du modèle LDB9-63 : nom de modèle mis à jour pour les applications de disjoncteur miniature CA standard.
• Courants nominaux multiples : options 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A et 63A.
• Sélection flexible des pôles : disponible en versions 1P, 2P, 3P et 4P pour différents systèmes de distribution.
• Courbes de déclenchement B, C et D : courbe B pour les charges résistives, courbe C pour les charges régulières et courbe D pour les circuits avec un courant d'appel transitoire plus important.
• Performances de coupure fiables : La capacité de commutation nominale Icn est de 4,5/6 kA selon IEC60898-1.
• Indication de fonctionnement claire : la poignée fournit un état de position de contact visible pour l'inspection et la maintenance.
• Conception de poignée axée sur la sécurité- : l'option de poignée scellable ou de support de cadenas permet d'éviter les changements dangereux de fonctionnement ON/OFF.
• Longue durée de vie : la durée de vie électrique atteint 10 000 opérations et la durée de vie mécanique atteint 20 000 opérations.

Ce disjoncteur est recommandé pour les circuits CA nécessitant une protection modulaire compacte, des performances de déclenchement fiables et une installation pratique sur panneau.

• Tableaux de distribution résidentiels
• Circuits d'éclairage et de prises commerciaux
• Petits circuits de protection moteur
• Panneaux de contrôle industriels
• Circuits de chauffage et de charge résistive
• Sous-armoires de distribution CA

• Sélectionnez le courant nominal en fonction du courant de charge, de la taille du câble et de la coordination de la protection.
• Choisissez la courbe B, C ou D en fonction du type de charge et du courant d'appel attendu.
• Confirmez le numéro de pôle et la tension de fonctionnement avant de commander.
• Utilisez le couple de serrage des bornes spécifié pour garantir une connexion fiable des conducteurs.
• Installer à l'intérieur d'une enceinte électrique appropriée ; le degré de protection est IP20 avec conducteurs connectés.
• L'installation et la maintenance doivent être effectuées par du personnel électrique qualifié après l'isolation électrique.

Avant de commander, fournissez le courant nominal requis, le numéro de pôle, la courbe de déclenchement, le pouvoir de coupure, la tension de fonctionnement et la quantité. Pour les projets utilisant le nom de modèle mis à jour, spécifiez LDB9-63 dans les informations de commande.

Envoyez-nous la tension de votre circuit, le courant nominal, la configuration des pôles, la courbe de déclenchement, les exigences en matière de pouvoir de coupure et le scénario d'application. Notre équipe peut vous aider à recommander la configuration LDB9-63 appropriée pour une protection sûre et efficace des circuits CA.
